在X线片上测量髋臼假体前倾角的测量装置及测量方法

项目简介
技术简介：
专利类型：	发明	专利申请号：	CN201810038910.7	公开号：	CN108225144A
专利权人：	南方医科大学南方医院	发明设计人:	肖何;王健;吴宣平
所属领域：

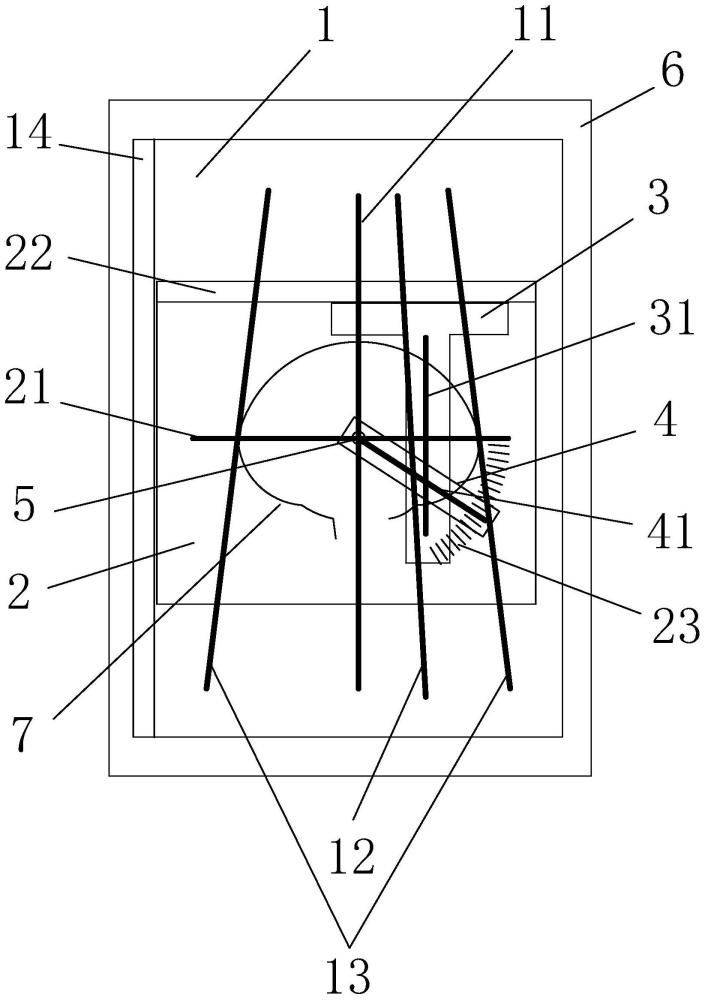

摘要：	本发明提出了一种能够快速、准确、方便地在X线片上地测量髋臼假体前倾角的测量装置及测量方法。该测量装置包括均由透明材料制成的底板、长轴游标、定比游标和交点转盘，所述底板设有纵向延伸的中分线，中分线两侧分别对称设有顶点准线，并在一侧的顶点准线与中分线之间设有定比准线；长轴游标设有垂直于底板中分线的长轴准线；定比游标设有垂直于长轴准线的定比垂线；交点转盘通过位于长轴准线上的转轴与长轴游标活动连接，交点转盘上设有一条经过转轴的交点准线；长轴游标在交点转盘转动时交点准线经过的区域印刻有前倾角刻度，所述前倾角刻度的刻度值θ印刻于交点准线与长轴准线成角度为γ的位置，其中：
补充信息
转让方式：		成熟度：		预估价值：
市场前景：

样品
